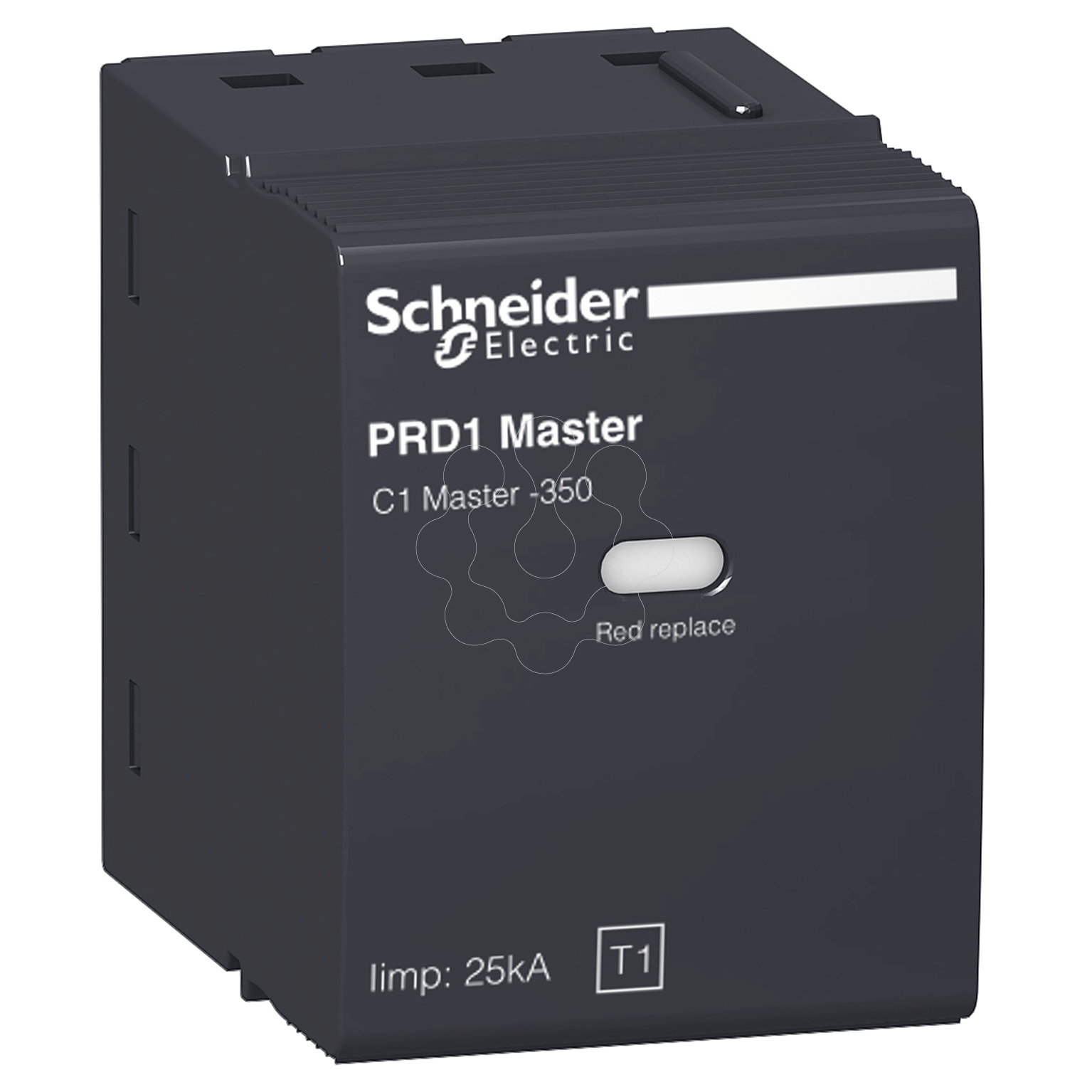

Cartucho PRD1 MASTER - TIPO 1
Especificações dos produtos
| Grau de proteção (IP) | IP20 |
| Método de montagem | No elemento básico |
| Com contato de sinalização remota | Não |
| Configuração de outro esquema de ligação | Não |
| Esquema de ligação DC | Não |
| Esquema de ligação TI | Não |
| Esquema de ligação TN | Sim |
| Esquema de ligação TN-C | Não |
| Esquema de ligação TN-C-S | Não |
| Esquema de ligação TT | Sim |
| Fusível de backup integrado | Não |
| Máxima tensão DC contínua | -V |
| Nível de proteção de tensão | 1.5kV |
| Nível de proteção de tensão N-PE | -kV |
| Proteção contra curto-circuítos integrada | Não |
| Proteção contra curto-circuítos seletiva integrada - por fusível gG | -A |
| Sem correntes de fuga | Não |
| Sinalização no nível do dispositivo | Ótico |
| Tamanho | 2 espaços modulares |
| Tensão fotovoltaica máx. | -V |
| Tensão nominal DC | -V |
| Corrente de choque de descarga máxima (8/20) | -kA |
| Esquema de ligação TN-S | Não |
| Nível de proteção L-N | -kV |
| Número de condutores (Sem aterramento) | - |
| Proteção de sobreintensidade máx. Ligação em paralelo (fusível) | -A |
| Proteção de sobreintensidade máx. Ligação em série (fusível) | -A |
| Resistência a curto-circuito (Isccr) | -kA |
| Secção do condutor rígido máx. (mono/multi filamento) | -mm² |
| Secção flexível do condutor máx. (fio fino) | -mm² |
| Tensão nominal CA | 230V |
| Tensão máxima contínua AC | 350V |
| Corrente de descarga nominal (8/20) | 25kA |
| Ensaio de categoria tipo 2 | Não |
